Pertemuan 1

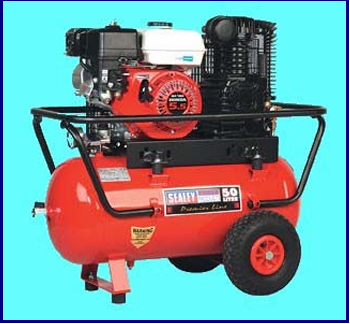

Kompresor berfungsi untuk menghasilkan tekanan udara/angin  yang baik dan bersih selama berlangsungnya proses pengecatan. Lubang  hisap udara dilengkapi dengan filter yang dapat mencegah uap air, debu  dan kotoran masuk. Konstruksinya terdiri dari motor penggerak, kompresor udara dan tangki penyimpanan yang dilengkapi dengan katup pengaman tekanan. Motor penggerak yang digunakan yaitu motor listrik atau motor bakar (motor bensin 2 tak dan 4 tak atau motor diesel).

Besarnya takanan udara yang dihasilkan ditentukan oleh kompresor itu sendiri, daya  motor penggerak serta kapasitas tangki penyimpan. Semakin besar kapasitas tangki maka pengisian tekanan akan semakin lambat. Tekanan yang dihasilkan kompressor diperoleh dari langkah bolak balik piston yang dilengkapi katup saluran hisap udara dan katup tekan. Tekanan angin tersebut kemudian diteruskan ke tangki penyimpan.

Volume tangki penyimpan harus disesuaikan dengan kemampuan/daya kompressor. Pada tangki terdapat saluran masuk dari  kompresor, saluran keluar menuju pipa-pipa penyalur yang dilengkapi

 katup kran manual, serta katup pengaman tekanan otomatis dan pressure gauge untuk mengontrol tekanan isi di dalam tangki. Katup otomatis akan terbuka dan udara keluar perlahan apabila tekanan dalam tangki melebihi batas yang diijinkan.

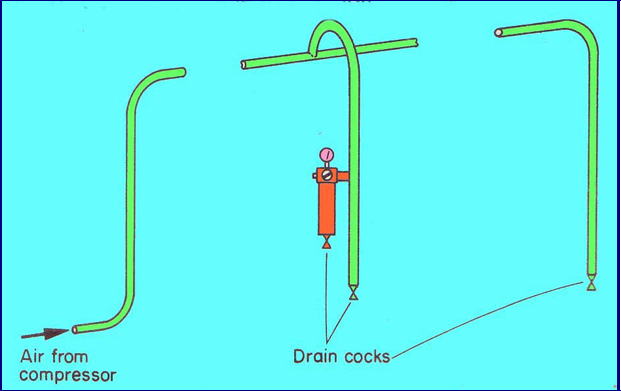

Saluran pemipaan merupakan jalur-jalur pipa yang menghubungkan sumber penghasil tekanan yaitu unit kompresor dengan
unit pengguna misalnya spraygun, air sander, air impact dan sebagainya. Ada beberapa hal penting yeng perlu diperhatikan dalam instalasi pipa penyalur : Pressure drop atau penurunan tekanan angin yang seminimal mungkin antara sumber (kompresor) dengan unit pemakai, hal ini terjadi disebabkan oleh gesekan antara udara yang mengalir di dalam pipa dengan permukaan dalam pipa-pipa penyalur. Semakin panjang saluran akan berpengaruh terhadap besarnya pressure drop. Kebocoran yang minimal, biasanya terdapat kebocoran pada sambungan-sambungan antar pipa atau sambungan ke selang pemakai.  444 Penyaringan/filtering harus baik. Sebelum udara bertekanan disalurkan
maka harus disaring dan distabilkan terlebih dahulu melalui unit Air
transformer/Regulator
