Pertemuan 1

Spraygun adalah suatu peralatan pengecatan yang menggunakan udara kompresor untuk mengaplikasi cat yang diatomisasikan pada
permukaan benda kerja. Spraygun menggunakan udara bertekanan untuk mengatomisasi/mengabutkan cat pada suatu permukaan.

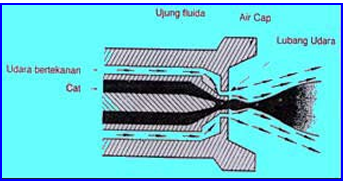

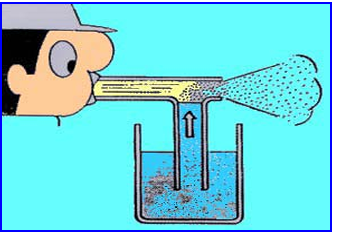

 Prinsip pengecatan semprot dengan menggunakan spray gun sama halnya seperti pada atomisasi semprotan obat nyamuk. Apabila udara bertekanan dikeluarkan dari lubang udara pada air cap, maka tekanan negatif akan timbul pada ujung fluida, yang selanjutnya menghisap cat pada cup. Kemudian cat yang dihisap ini disemprotkan sebagai cat yang diatomisasi (dikabutkan),.

1. Tipe Spray Gun

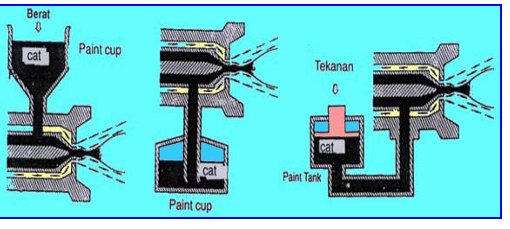

Dalam garis besarnya, spray gun dapat dibagi menjadi tiga tipe, yaitu: tipe umpan-berat (gravity-feed), umpan-hisap (suction-feed), dan tipe kompresi (compression). Untuk lebih jelasnya dapat dilihat gambar berikut ini.

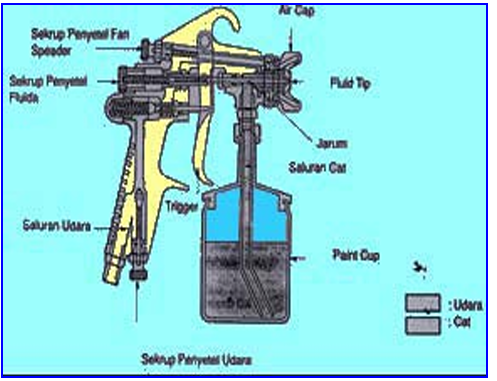

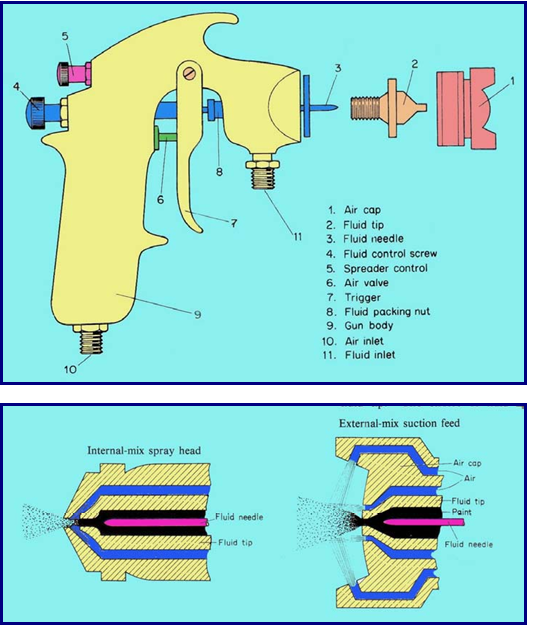

2. Konstruksi Spray Gun

a. Sekrup penyetel fluida
Jumlah keluaran cat dapat disetel dengan mengatur jumlah gerakan jarum. Mengendorkan sekrup penyetel akan menambah
jumlah pengeluaran cat, dan mengencangkan sekrup mengurangi jumlah pengeluaran cat. Pengencangan sekrup penyetel sepenuh langkah, akan menghentikan aliran cat.

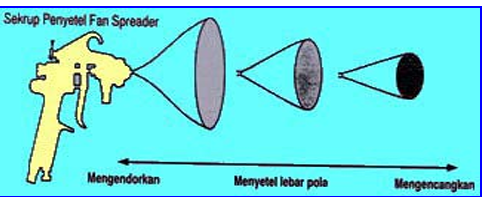

b. Sekrup penyetel fan spreader
Sekrup ini berfungsi untuk menyetel bentuk pola semprotan. Mengendorkan sekrup membuat pola oval (lonjong), dan mengencangkan sekrup membuat pola lebih bulat. Pola yang oval lebih cocok untuk menyemprotkan cat pada area kerja yang besar. Sedangkan pola yang lebih bulat akan cocok untuk menyempotkan cat pada area yang leih kecil.

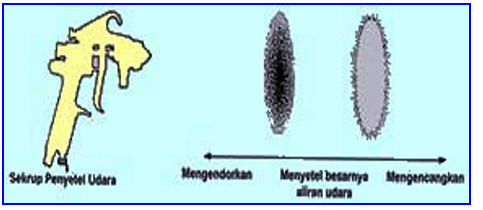

c. Sekrup penyetel udara
 Sekrup ini berfungsi untuk menyetel besarnya tekanan udara. Mengendorkan sekrup penyetel berarti menambah tekanan
udara, dan mengencangkan sekrup penyetel akan mengurangi tekanan udara. Mengencangkan sepenuh langkah sekrup penyetel,
akan menghentikan tekanan udara. Tekanan udara yang tidak mencukupi, akan mengurangi atomisasi cat, dan tekanan udara yang
berlebihan akan menyebabkan cat terpercik, jadi akan menambah jumlah cat yang diperlukan.

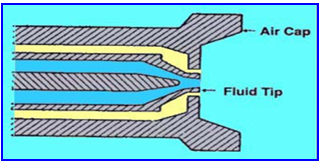

d. Fluid Tip
 Fluid tip berfungsi untuk mengatur dan mengarahkan jumlah cat dari spray gun ke dalam air streem. Pada fluid tip terdapat suatu taper (ketirusan). Pada saat jarum menyentuh taper ini, aliran cat dihentikan. Apabila cat dikeluarkan, maka jumlah keluaran ini akan tergantung pada ukuran pembukaan fluid tip di saat jarum menjauhi tip.

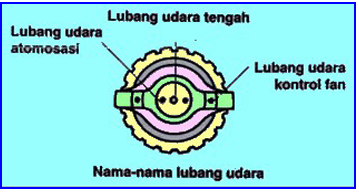

e. Air Cap

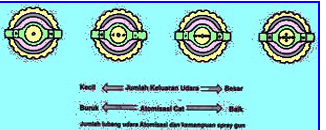

Air cap berfungsi mengeluarkan udara untuk membantu atomisasi/pengkabutan cat. Air cap memiliki lubang-lubang udara sebagai
berikut, lubang udara tengah untuk membuat kevakuman pada fuid tip dan menyemprotkan cat, lubang udara kontrol fan menggunakan tenaga udara kompresor untuk menentukan bentuk pola semprotan, dan lubang udara atomisasi untuk menyebarkan atomisasi cat.

Fungsi lain air cap adalah untuk mengubah arah pola semprotan, yaitu dengan cara memutar air cap.

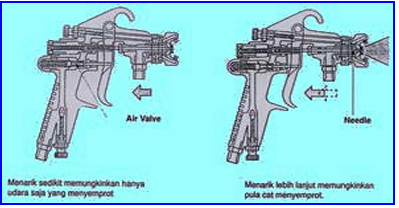

f. Trigger
Menarik trigger akan menyebabkan udara dan cat menyemprot. Trigger bekerja didalam dua tahap. Menarik trigger pada permulaan akan membuka katup udara, sehingga hanya udara saja yang menyemprot. Menarik trigger lebih lanjut, akan menyebabkan jarum terbuka, sehingga cat menyemprot bersamaan dengan udara. Tipe konstruksi ini dirancang untuk membuat atomisasi yang konsisten pada saat trigger ditarik.

Spraygun dibedakan menurut metode suplai catnya  yaitu Suction feed, gravity-feed dan pressure-feed

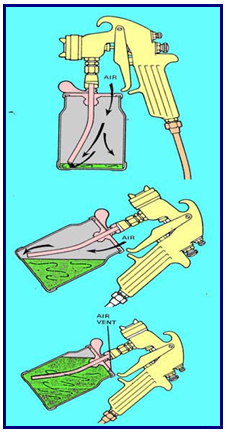

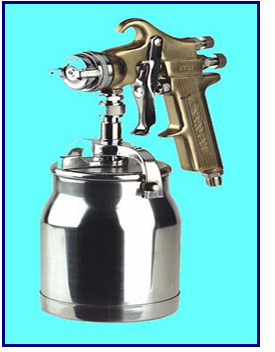

Suction-feed
Pada tipe ini aliran udara bertekanan pada fluid tip menghasilkan kevakuman sehingga menghisap cat dari tabung penampung yang berada di bawah keluar bersama-sama dengan udara pada air cup. Kapasitas tangki penampung tidak lebih dari 1 liter, Apabila terlalu banyak akan menyebabkan kelelahan yang lebih cepat selama proses pengecatan

Gravity-feed
Penampung cat posisinya berada di atas spraygun sehingga cat mengalir sendiri Karen adanya gaya gravitasi, penampung lebih kecil yang dapat digeser posisinya Sangat sesuai untuk mengecat permukaan yang relatif luas. Kelemahan model ini adalah saat posisi mengecat tidak tegak lurus, cat dari tabung penampung cenderung akan tumpah dan apabila cat sudah hampir habis, pipa hisap tidak menjangkau permukan cat.

Konstruksi ini lebih ringan, sangat sesuai untuk mengecat permukaan yang relatif sempit atau mengecat dengan warna yang
berganti-ganti. Kerugiannya adalah kotoran yang mengendap pada bagian bawah penampung akan ikut terhisap

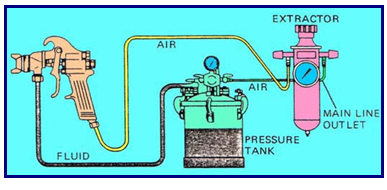

 Pressuere-feed

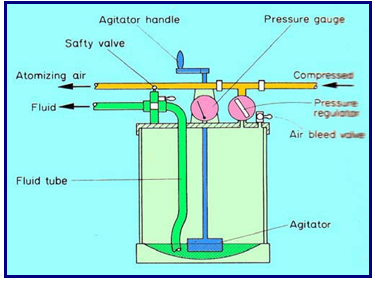

Model ini mempunyai keunggulan yaitu mampu mengecat permukaan yang lebar  tanpa harus sering mengisi ulang tabung penampung karena menggunakan tangki penyimpan cat yang lebih besar, kapasitas 4-40 liter.

Spraygun terpisah dengan tabung catnya sehingga lebih ringan dan mudah melakukan pengecatan dalam berbagai posisi. Mulut spraygun dirancang  bukan untuk menghasilkan kevakuman seperti model lainnya, berfungsi hanya sebagai mulut penyempot cat yang sudah menjadi gas. Pada tabung cat sudah diberikan tekanan sehingga cat keluar karena tekanan angin dari dalam tabung cat.
